1、新品简介

TIME5631超声硬度计是一款依托时代“工业智能检测物联网平台”的智能超声硬度计，该仪器对试件表面破坏性小，可认为是一种无损检测硬度的设备，同时其检测速度快，精度高，并可以在狭小空间对局部硬化的部件进行测量，也可对薄件进行硬度测量，弥补台式硬度计的局限性，受到市场的欢迎。

应用场合：可测量的工件部位包括带/板状工件测量、模具硬化层测量、叶片硬化层测量、齿面硬化层测量、法兰盘边缘测量、车轮、涡轮转子的测量、薄板测量、轴和管道、容器的测量、刀口位置的测量、焊接部位的测量等。

符合标准：TIME5630超声硬度计性能指标满足《GB/T34205-2017金属材料 硬度试验 超声接触阻抗法》的要求。

测量原理：超声阻抗法。

产品组成：由1台智能手机+1支智能超声硬度计探头组成，两者之间通过蓝牙无线通信。

智能手机端凭借其自身软件、硬件、网络优势实现强大的超声硬度计主机的功能，并能作为智能测量终端节点，接入到物联网平台。

智能探头端的设计则更专注于测量，产品设计中引入了多项新技术。定位方式采用了光电方式，抛弃了TIME5630的磁传感器定位方式，保证测量不受周围环境磁场的影响，测量更可靠。导向结构选用了无油滑套，提高了装配精度，避免了装配时需要手工研磨，提高了生产效率。

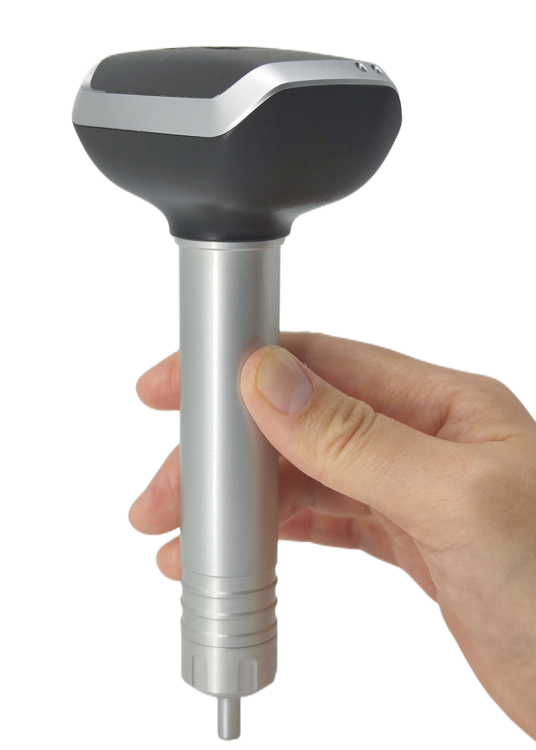

智能探头体型小巧，无连接线缆，便于携带和操作；产品采用了5号干电池供电；可远程升级软件。

产品已申请了外观**。

2 工作原理

超声接触阻抗法是一种非直接测量压痕的动态压入法。端部镶有特定压头的振动杆受到激励做纵向超声振动，用一定的试验力将压头压入试验件表面，振动杆的纵向振动将受到阻抗，谐振频率发生变化。其变化量与压痕表面积和系统的有效弹性模量成函数关系，硬度值由频率变化得到。

3产品特点

产品由1台智能手机+1支智能探头组成，两者通过蓝牙进行无线通信；

产品可连接到工业智能检测物联网平台——时代“凌云”系统，实现强大的产品功能；

智能探头测得硬度值，可实时无线传输到智能手机端；

智能手机端安装有“时代智检测”专用测量APP（以下简称APP），接收智能探头的测量值并实现超声硬度计的其它功能；

智能探头采用两节5号干电池供电，电池更换方便；

智能探头的软件可远程升级；

电量指示：智能手机图标显示，智能探头红灯低电量提示；

超限报警：可预先设置硬度值上、下限，超出范围自动报警；

文字选择：简体中文、英文可切换；

硬度值转换：可在HV（维氏）、HB（布氏）、HRC（洛氏C）、HRA（洛氏A）、HRB（洛氏B）间进行转换；

材料选择：提供可选被测试材料，可自定义材料，用户可通过对比试验生成专属的材料硬度曲线；

智能探头：标配10N探头；

示值分辨率：1HV；

存储：手机端、云端实现海量存储；

校准：可对所选材料进行硬度值校准；

显示：智能手机显示屏；

智能探头外观：符合人体工程学原理，适合手持；

测量结果：测量记录可添加图片、视频、定位等多类型的附加信息。

数据处理：可实现丰富的后期数据处理，如云端存储、定制工单、数据实时共享、生成报表等。

自动关机：具有自动关机功能，且自动关机时长可调或者关闭该功能。

4、技术参数

1. 环境与工作条件：满足JB/T 9377-2010《超声硬度计 技术条件》3.1的规定，严格避免碰撞、重尘、强磁场、强腐蚀等环境；
2. 试验力：重复性不大于3%；
3. 硬度计示值分辨率：1HV；
4. 测量范围：钢和铸钢：80-1400HV，铸铝合金18-210HV；
5. 硬度计相对误差*大允许值及相对重复性*大允许值（执行GB/T34205-2017）

表1-3   硬度计的*大允许相对误差

表1-4    硬度计相对重复性的*大允许值

6. 硬度示值稳定性：硬度示值稳定显示，符合JB/T9377-2010的规定；
7. 压头：压头采用金刚石正四棱锥体，符合JB/T9377-2010的规定；
8. 探头台架：满足JB/T 9377-2010的要求；
9. 校准功能：可根据选定材料单独进行硬度值校准；
10. 校准参数：不同材料可单独存储并调用1组相应的校准参数；
11. 数据存储：数据可存储在智能手机端或上传至云端；
12. 电源：2节5号干电池，连续工作时间不小于24小时；
13. 智能探头尺寸：175mm×85 mm×55 mm；
14. 智能探头重量：约220g。

5、基本配置

智能超声硬度计探头（10N） 1支；

标准硬度块 1块；

挂绳根 1根

探头保护帽1个

使用说明书 1本

6选购件

智能手机（预安装“时代智检测”APP）1台

测试台架TIMEA531   1台

SIM卡 1张
